วิธีการเลือกการต๊าปเกลียว？

การแตะเธรดคืออะไร?

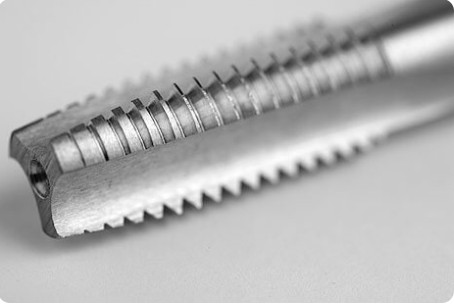

A แตะด้าย เป็นเครื่องมือตัดพิเศษที่ออกแบบมาเพื่อสร้างเกลียวภายในภายในรูที่เจาะไว้ล่วงหน้า มันทำงานโดยการเอาวัสดุออก (ต๊าปตัด) หรือเปลี่ยนวัสดุ (ต๊าปขึ้นรูป) เพื่อสร้างร่องเกลียวที่รองรับสกรู โบลท์ และตัวยึดเกลียวอื่นๆ ต๊าปเกลียวมีความสำคัญในอุตสาหกรรมการผลิต ยานยนต์ การบินและอวกาศ และประปา ซึ่งจำเป็นต้องมีการร้อยเกลียวภายในที่แม่นยำสำหรับการประกอบและการยึดเชิงกล

โดยทั่วไปแล้ว ต๊าปเกลียวจะผลิตจากเหล็กโครเมียมชุบแข็ง เหล็กความเร็วสูง (HSS) หรือโซลิดคาร์ไบด์ เพื่อทนทานต่อแรงตัดและแรงเสียดทานที่เกิดขึ้นระหว่างกระบวนการต๊าป เครื่องมือนี้มีร่องฟันตามยาวที่ให้คมตัดและช่องสำหรับการคายเศษ พร้อมด้วยตะกั่วลบมุมที่ช่วยนำทางต๊าปเข้าไปในรู

ฟังก์ชั่นหลักของการต๊าปเกลียว

การสร้างเธรดภายใน

หน้าที่หลักของต๊าปเกลียวคือการตัดหรือสร้างเกลียวภายในให้เป็นรู ต่างจากเครื่องมือทำเกลียวภายนอก (แม่พิมพ์) ต๊าปทำงานจากด้านในของพื้นผิวทรงกระบอก ทำให้เกิดเป็นส่วนประกอบตัวเมียของการเชื่อมต่อแบบเกลียว ช่วยให้สามารถยึดสลักเกลียว สกรู และหมุดเข้ากับชิ้นงานโลหะ พลาสติก หรือคอมโพสิตได้อย่างปลอดภัย

การซ่อมแซมและฟื้นฟูด้าย

ต๊าปทำหน้าที่สำคัญในการซ่อมแซมเกลียวภายในที่เสียหายหรือหลุดลอก ด้วยการตัดโปรไฟล์เกลียวใหม่ ต๊าปสามารถคืนเกลียวที่สึกหรอกลับคืนสู่คุณสมบัติเดิมได้ ช่วยลดส่วนประกอบที่มีมูลค่าสูงจากการเป็นเศษ สิ่งนี้มีความสำคัญอย่างยิ่งในการซ่อมเครื่องยนต์ การบำรุงรักษาเครื่องจักร และการใช้งานด้านการบินและอวกาศ ซึ่งมีต้นทุนการเปลี่ยนส่วนประกอบสูง

การจัดการชิปและการอพยพ

รูปทรงต๊าปต่างๆ ได้รับการออกแบบมาเพื่อจัดการเศษได้อย่างมีประสิทธิภาพ ดอกต๊าปร่องเกลียวจะดันเศษไปข้างหน้า (เหมาะอย่างยิ่งสำหรับรูทะลุ) ในขณะที่ต๊าปร่องเกลียวจะดึงเศษไปด้านหลัง (จำเป็นสำหรับรูตัน) ฟังก์ชันการอพยพเศษนี้ช่วยป้องกันการแตกหักของเครื่องมือและรับประกันคุณภาพของเกลียว

วิธีใช้การต๊าปเกลียวสำหรับการคำนวณเธรด

แตะการคำนวณขนาดสว่าน

ก่อนที่จะแตะ คุณต้องเจาะรูนำให้ได้เส้นผ่านศูนย์กลางที่ถูกต้อง ขนาดดอกสว่านคำนวณเพื่อให้ได้ขนาดโดยประมาณ การมีส่วนร่วมของเกลียว 65–75% ซึ่งให้ความสมดุลระหว่างความแข็งแรงต่อแรงบิดที่เหมาะสมที่สุด เจาะรูเฉยๆ. ขนาดเล็ก 0.2 มม สามารถเพิ่มแรงบิดในการต๊าปได้ 15–25% เพิ่มความเสี่ยงในการแตกหักอย่างมาก

การคำนวณ RPM และอัตราการป้อน

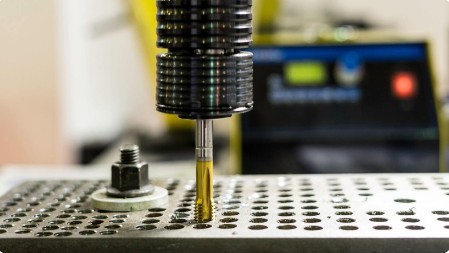

สำหรับการต๊าป CNC ความเร็วสปินเดิล (RPM) คำนวณโดยใช้สูตร: RPM = (ความเร็วตัด × 1,000) / (π × เส้นผ่านศูนย์กลางต๊าป) . อัตราป้อนต้องตรงกับระยะพิตช์เกลียวทุกประการ หากไม่ตรงกันจะทำให้เกลียวพันหรือต๊าปแตก ตัวอย่างเช่น ต๊าป M6×1.0 ต้องใช้แรงป้อน 1.0 มม. ต่อรอบอย่างแน่นอน

การคำนวณความลึกของหลุมตาบอด

เมื่อทำการกรีดรูตัน ให้คำนวณความลึกของการเจาะที่จะให้ได้ ระยะกวาดล้าง 3–5 พิทช์ เกินความลึกของเกลียวที่ต้องการ เพื่อป้องกันไม่ให้ก๊อกน้ำสัมผัสกับก้นรู ซึ่งทำให้เกิดการแตกหักทันที สำหรับเกลียว M8×1.25 ที่ต้องการความลึกของเกลียว 20 มม. ให้เจาะลึกอย่างน้อย 24–26 มม.

การต๊าปเกลียวเทียบกับวิธีการทำเกลียวอื่นๆ

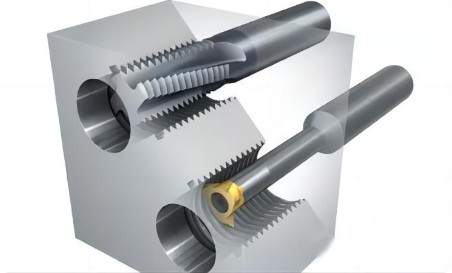

ข้อมูลเชิงลึกที่สำคัญ: การกัดเกลียวเหมาะสำหรับวัสดุที่มีขนาดเกิน 50 HRC หรือชิ้นส่วนที่มีมูลค่าสูง เนื่องจากหัวกัดที่หักจะถอดออกได้ง่ายกว่าต๊าปที่หัก ข้อเสนอการกรีดแบบฟอร์ม อายุการใช้งานเครื่องมือยาวนานขึ้น 3 เท่า กว่าการตัดต๊าปในอะลูมิเนียม แต่จำกัดเฉพาะวัสดุ ≤36 HRC

ความแตกต่างระหว่างการแตะและการต๊าปเกลียว

คำนี้มักใช้แทนกันได้ แต่มีข้อแตกต่างที่ละเอียดอ่อน:

• "แตะ" เป็นคำทั่วไปสำหรับเครื่องมือใดๆ ที่ใช้สร้างเกลียวภายใน รวมถึงต๊าปมือ ต๊าปเครื่องจักร และต๊าปขึ้นรูป
• "แตะด้าย" หมายถึงชุดเครื่องมือตัดที่สมบูรณ์ซึ่งมีรูปทรงเกลียว ร่อง และลักษณะด้ามที่กำหนดไว้โดยเฉพาะ ซึ่งออกแบบมาเพื่อสร้างโปรไฟล์เกลียวที่ได้มาตรฐาน (เช่น UNC, UNF, เมตริก)

ในการใช้งานจริง "ต๊าปเกลียว" จะเน้นการทำงานของเครื่องมือในการสร้างเกลียวเกลียว ในขณะที่ "ต๊าป" อาจหมายถึงหมวดหมู่เครื่องมือในวงกว้างมากขึ้น ทั้งสองคำนี้อธิบายถึงกลุ่มเครื่องมือพื้นฐานเดียวกัน

วิธีป้องกันการแตกของก๊อกน้ำ

การแตกหักของต๊าปเป็นหนึ่งในความล้มเหลวในการตัดเฉือนที่มีค่าใช้จ่ายสูงที่สุด โดยมักต้องต๊าปหักในรูตัน การสกัด EDM ที่อาจมีราคาสูงกว่าส่วนนั้นเอง ใช้กลยุทธ์ที่ได้รับการพิสูจน์แล้วเหล่านี้:

ปรับขนาดรูนำร่องให้เหมาะสม

เป้าหมาย การมีส่วนร่วมของเกลียว 75% มากกว่า 100% เกลียวเต็มเพิ่มความแข็งแรงเพียง 5% แต่ต้องการแรงบิดเพิ่มขึ้นสามเท่า ตรวจสอบขนาดสว่านเมื่อตั้งค่า ไม่ต้องพึ่งพาข้อมูลโปรแกรมเพียงอย่างเดียว

เลือกรูปทรงต๊าปที่เหมาะสม

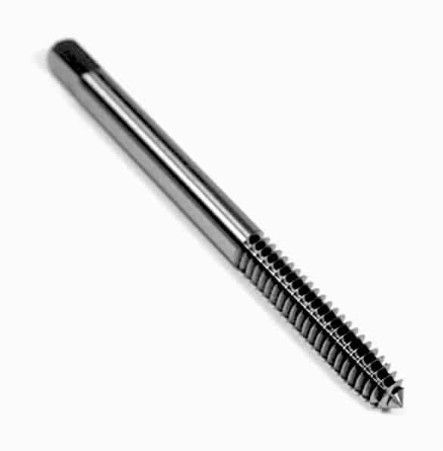

• ผ่านรู: ใช้ดอกต๊าปปลายเกลียว (ปลายปืน) เพื่อดันเศษไปข้างหน้า
• หลุมตาบอด: ใช้ต๊าปร่องเกลียวเพื่อดึงเศษขึ้นด้านบน
• รูลึก (เส้นผ่านศูนย์กลาง >1.5×): ใช้วงจรการต๊าปแบบจิก

ควบคุมพารามิเตอร์การตัด

ลดความเร็วในการตัดด้วย 20–30% สำหรับเหล็กชุบแข็ง ใช้โหมดการต๊าปที่เข้มงวดใน CNC เพื่อซิงโครไนซ์ความเร็วสปินเดิลและอัตราการป้อน การวางแนวที่ไม่ตรงทำให้เกิดการโหลดและการแตกหักที่ไม่สม่ำเสมอ

ตรวจสอบให้แน่ใจว่ามีการหล่อลื่นที่เหมาะสม

น้ำมันตัดกลึงที่มีน้ำมันเป็นส่วนประกอบหลักซึ่งมีสารเติมแต่งความดันสูงมากมีประสิทธิภาพเหนือกว่าสารหล่อเย็นที่ละลายน้ำได้ในการต๊าป สำหรับสแตนเลส 316L การหล่อลื่นไม่เพียงพอจะทำให้งานแข็งตัวและยึดติด

รักษาสภาพเครื่องมือและเครื่องจักร

• เปลี่ยนต๊าปเชิงรุกตามขีดจำกัดจำนวนเกลียว โดยไม่รอความล้มเหลว
• ตรวจสอบว่าการส่ายของสปินเดิลเป็น ≤0.01 มม
• ใช้ตัวจับต๊าปแบบลอยเพื่อรองรับการวางแนวที่ไม่ตรงเล็กน้อย

Blind Hole คืออะไร และควรใช้ก๊อกใด?

ความหมายของหลุมตาบอด

A หลุมตาบอด เป็นรูที่ทะลุชิ้นงานได้ไม่หมด - มีก้นปิด ไม่เหมือนรูทะลุตรงที่รูตันดักเศษไว้ด้านใน ทำให้การสร้างเกลียวมีความท้าทายมากขึ้นอย่างเห็นได้ชัด รูตันพบได้ทั่วไปในเสื้อสูบ ท่อร่วมไฮดรอลิก และส่วนประกอบโครงสร้างที่ตัวยึดต้องไม่ยื่นออกมาทางฝั่งตรงข้าม

ประเภทต๊าปที่แนะนำสำหรับรูตัน

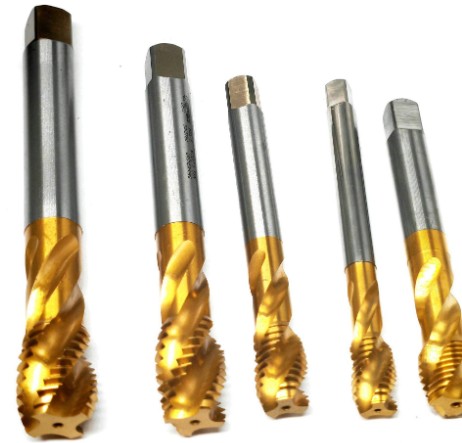

ข้อกำหนดที่สำคัญ: สำหรับรูตันให้ใช้เสมอ ก๊อกขลุ่ยเกลียว มีช่องจ่ายน้ำหล่อเย็นภายในถ้าเป็นไปได้ สิ่งเหล่านี้จะดึงเศษขึ้นและออกจากรู ป้องกันการอัดแน่นที่ด้านล่างซึ่งทำให้เกิดการแตกหัก สำหรับรูที่มีความลึกมากกว่าเส้นผ่านศูนย์กลาง 1.5× ให้ใช้การต๊าปแบบจิก โดยเลื่อนเกลียว 2-3 เส้น จากนั้นถอยกลับเพื่อเคลียร์เศษ

วิธีการรักษาการต๊าปเกลียว

การทำความสะอาดและการเก็บรักษา

หลังการใช้งานแต่ละครั้ง ให้ทำความสะอาดก๊อกอย่างทั่วถึงด้วยแปรงและตัวทำละลายเพื่อขจัดเศษและของเหลวที่ตกค้างในการตัด จัดเก็บต๊าปในแต่ละช่องหรือปลอกป้องกันเพื่อป้องกันความเสียหายที่ขอบ อย่าโยนก๊อกลงในลิ้นชักเครื่องมือเพราะอาจสัมผัสกับเครื่องมืออื่นๆ ได้

การตรวจสอบและการลับคม

ตรวจสอบคมตัดต๊าปภายใต้การขยายเพื่อดูการสึกหรอ การบิ่น หรือการสะสมของขอบ ลับร่องฟันเมื่อตรวจพบการสึกหรอ แต่ อย่าบดก้นขลุ่ย — สิ่งนี้ทำให้เครื่องมืออ่อนแอลง ลบส่วนที่สึกหรอทั้งหมดออกในระหว่างการลับคมเพื่อคืนรูปทรงที่เหมาะสม หลีกเลี่ยงการสร้างความกว้างของที่ดินให้แคบเกินไปในระหว่างการลับคมใหม่

การเคลือบผิวและการรักษาพื้นผิว

ใช้รักษาพื้นผิวเช่น ไทเทเนียมไนไตรด์ (TiN) หรือไอน้ำออกไซด์เพื่อลดการเสียดสีและยืดอายุการใช้งานของเครื่องมือ การเคลือบ TiCN มีประสิทธิภาพเป็นพิเศษสำหรับการใช้งานกับเหล็กสเตนเลส ก๊อกเคลือบซ้ำสามารถทำได้ 2–3× อายุการใช้งานเครื่องมือ ของเครื่องมือที่ไม่เคลือบผิว

การบริหารจัดการชีวิต

กำหนดขีดจำกัดอายุการใช้งานเครื่องมือที่กำหนดไว้ล่วงหน้าโดยพิจารณาจากจำนวนวัสดุและจำนวนเส้นด้าย ตัวอย่างเช่น ก๊อก HSS ในอะลูมิเนียมอาจดำเนินการได้ 500–1,000 หลุม ในขณะที่ก๊อกแบบเดียวกันในสแตนเลส 316L อาจมีอายุการใช้งานเพียงเท่านั้น 50–100 หลุม . เปลี่ยนต๊าปในเชิงรุก—ต๊าปที่สึกหรอจะตัดเกลียวที่มีขนาดเล็กกว่าและต้องการแรงบิดที่สูงขึ้น ซึ่งจะทำให้เสี่ยงต่อการแตกหักมากขึ้น

คำถามที่พบบ่อยเกี่ยวกับการต๊าปเกลียว

ทำไมก๊อกน้ำของฉันถึงแตกเป็นรูตันอยู่เรื่อยๆ?

สาเหตุที่พบบ่อยที่สุดคือ การสะสมเศษที่ด้านล่างของรู . เปลี่ยนไปใช้ต๊าปร่องเกลียวที่ดึงเศษขึ้น ตรวจสอบว่าความลึกของสว่านมีระยะห่างเพียงพอ (เกินความลึกของเกลียว 3-5 พิทช์) และพิจารณารอบการต๊าปกัดสำหรับรูลึก

ฉันสามารถใช้ต๊าปเดียวกันสำหรับการต๊าปด้วยมือและเครื่องต๊าปได้หรือไม่?

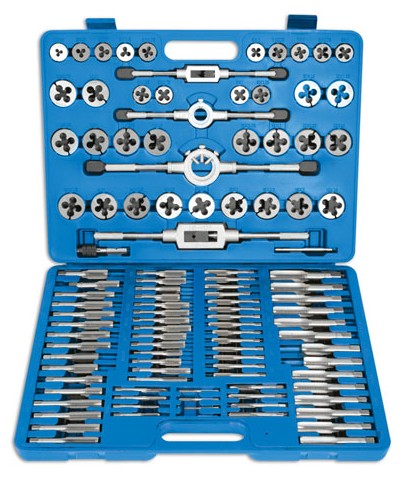

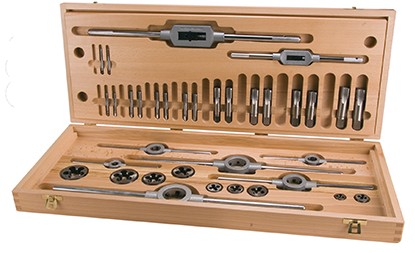

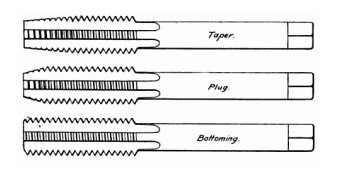

ดอกต๊าปมือ (เทเปอร์ ปลั๊ก ชุดปลายสุด) ได้รับการออกแบบสำหรับการใช้งานแบบแมนนวลร่วมกับประแจต๊าป และมีความยาวลบมุมเฉพาะสำหรับการตัดแบบก้าวหน้า ต๊าปเครื่องจักรได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งาน CNC/แมชชีนนิ่งเซ็นเตอร์ที่มีอัตราการป้อนแบบซิงโครไนซ์ แม้ว่าต๊าปมือสามารถใช้ได้ในเครื่องจักร แต่ต๊าปเครื่องจักรไม่ควรใช้ด้วยตนเองเนื่องจากมีรูปทรงที่ก้าวร้าว

อะไรคือความแตกต่างระหว่างต๊าปตัดและการขึ้นรูป?

ก๊อกตัด นำวัสดุออกเพื่อสร้างเส้นด้ายและผลิตเศษ การขึ้นรูปก๊อก (ดอกต๊าปแบบม้วน) แทนที่วัสดุโดยไม่มีการเกิดเศษ ทำให้ได้เกลียวที่แข็งแรงขึ้นพร้อมผิวสำเร็จที่ดีขึ้น อย่างไรก็ตาม ดอกต๊าปขึ้นรูปต้องใช้วัสดุ ≤36 HRC และผลิตเกลียวที่ใหญ่ขึ้นเล็กน้อย ซึ่งต้องใช้รูนำที่ใหญ่ขึ้น

ฉันจะเอาก๊อกที่หักออกจากรูได้อย่างไร?

วิธีการถอดประกอบด้วย: (1) เครื่องสกัดต๊าปที่จับก้านที่หัก (2) การตัดเฉือนด้วยไฟฟ้า (EDM) เพื่อเผาต๊าป (3) การเจาะอย่างระมัดระวังด้วยสว่านด้านซ้าย หรือ (4) การละลายสารเคมีสำหรับชิ้นส่วนที่มีมูลค่าสูง การป้องกันจะคุ้มค่ากว่าเสมอ การถอดต๊าปที่หักอาจมีราคาสูงกว่าตัวชิ้นงาน

ทำไมด้ายของฉันจึงแน่นหรือหลวมเกินไป?

ด้ายหลวม บ่งชี้ถึงรูเจาะขนาดใหญ่หรือดอกต๊าปสึกหรอเมื่อตัดขนาดที่เล็กเกินไป ด้ายแน่น แนะนำให้ใช้ดอกสว่านขนาดเล็ก ดอกต๊าปที่สึกหรอในการตัดมีขนาดเล็กเกินไป (การสึกหรอด้านข้างทำให้เส้นผ่านศูนย์กลางของพิทช์เพิ่มขึ้น) หรือการหล่อลื่นไม่เพียงพอทำให้เกิดการครูด ตรวจสอบขนาดสว่านเสมอและระบุระดับความคลาดเคลื่อน (6H สำหรับเมตริก, 2B สำหรับ Unified) บนแบบร่าง

ฉันควรใช้ความเร็วตัดเท่าใดในการต๊าป?

ความเร็วพื้นผิวทั่วไป: อะลูมิเนียม: 15–25 ม./นาที; เหล็กคาร์บอน: 8–12 ม./นาที; สแตนเลส: 4–8 ม./นาที; เหล็กชุบแข็ง (>45 HRC): 3–5 ม./นาที . หากไม่แน่ใจ ให้เริ่มจากจุดต่ำสุดแล้วค่อยๆ เพิ่มขึ้น ความเร็วที่มากเกินไปทำให้งานสเตนเลสแข็งตัวและการสะสมความร้อนที่เร่งการสึกหรอ
