การแทรกเกลียวลวดคืออะไร?

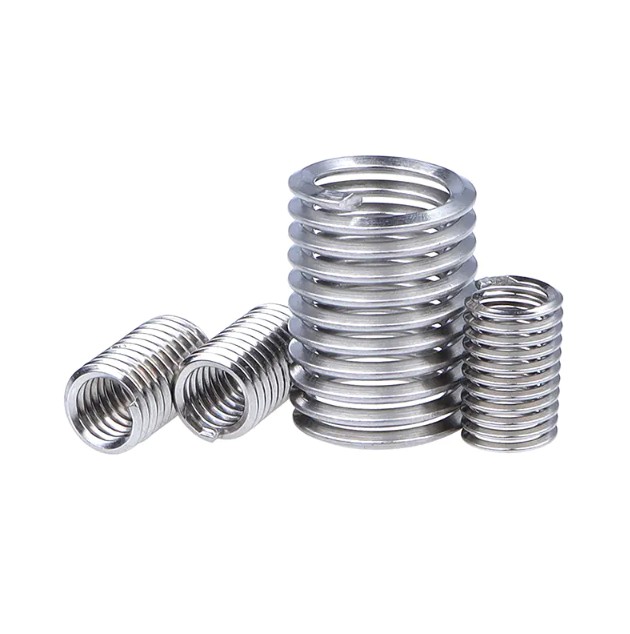

A การสอดด้ายลวด เป็นอุปกรณ์ยึดแบบขดเกลียวที่ทำจากลวดสแตนเลสแรงดึงสูง (โดยทั่วไปคือประเภท 304 หรือ 316) โดยมีหน้าตัดเป็นรูปเพชร มันถูกสอดเข้าไปในรูที่ต๊าปไว้ล่วงหน้าเพื่อสร้างเกลียวภายในที่คงทนและทนทานต่อการสึกหรอ ซึ่งเกินความแข็งแรงของวัสดุหลักส่วนใหญ่ การออกแบบคล้ายสปริงของเม็ดมีดช่วยให้กระจายแรงได้เท่าๆ กันตลอดความยาวของเกลียวทั้งหมด เปลี่ยนการรับแรงเฉือนเป็น "ความเค้นของห่วง" ในแนวรัศมีเพื่อความสมบูรณ์ของข้อต่อที่เหนือกว่า

เดิมทีพัฒนาขึ้นสำหรับการใช้งานด้านการบินและอวกาศและยานยนต์ เม็ดมีดเกลียวลวดทำหน้าที่หลักสองประการ: การซ่อมแซมเกลียวที่เสียหายหรือหลุดออก และ เสริมเกลียวในวัสดุอ่อน เช่น อลูมิเนียม แมกนีเซียม และคอมโพสิต พื้นผิวสำเร็จรูป (8-16 ไมโครนิ้ว) มีความเรียบเป็นพิเศษ ช่วยลดการสึกกร่อนของเกลียวที่เกิดจากแรงเสียดทานและให้ความต้านทานการกัดกร่อน

ประเภทหลักของเม็ดมีดเกลียวลวด

เม็ดมีดเกลียวลวดมีการแบ่งประเภทตามกลไกการล็อคและวิธีการติดตั้ง สี่ประเภทหลักคือ:

เม็ดมีดที่ทำงานได้อย่างอิสระ (มาตรฐาน)

สปริงเหล่านี้เป็นประเภทที่พบบ่อยที่สุด—โดยพื้นฐานแล้วจะเป็นขดขดแบบเกลียวซึ่งสร้างเกลียวภายในที่ตรงกับขนาดของสลักเกลียว ให้เกลียวที่ไหลลื่นและไหลลื่นโดยไม่มีคุณสมบัติล็อคใดๆ ดีที่สุดสำหรับ: การใช้งานทั่วไปที่จำเป็นต้องประกอบ/ถอดชิ้นส่วนบ่อยครั้งและมีการสั่นสะเทือนน้อยที่สุด

เม็ดมีดล็อคด้วยสกรู

เม็ดมีดเหล่านี้มีคอยล์จับยึดหลายเหลี่ยมตั้งแต่หนึ่งตัวขึ้นไปซึ่งออกแรงกดในแนวรัศมีบนเกลียวตัวผู้ ทำให้เกิดแรงบิดที่แพร่หลายเพื่อป้องกันการหลวมเนื่องจากการสั่นสะเทือนหรือการกระแทก โดยไม่จำเป็นต้องใช้กลไกการล็อคเพิ่มเติม เช่น แหวนล็อคหรือสารประกอบล็อคเกลียว ดีที่สุดสำหรับ: สภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น เครื่องยนต์ เครื่องจักร และการใช้งานด้านการบินและอวกาศ

เม็ดมีด Tanged

การออกแบบดั้งเดิมมีถังขนาดเล็ก (ที่จับสำหรับติดตั้ง) ที่ปลายด้านหนึ่งของคอยล์ ท่อเชื่อมต่อกับเครื่องมือติดตั้ง และต้องแยกออกหลังการติดตั้ง ข้อดี: ต้นทุนที่ต่ำกว่า สร้างความน่าเชื่อถือ ข้อเสีย: ความเสี่ยงต่อการเกิดเศษวัตถุแปลกปลอม (FOD) จากถังที่แตกหัก ซึ่งต้องนำออกจากรูตัน

เม็ดมีด ไม่มีตัวตน

นวัตกรรมสมัยใหม่ที่มีรอยบากขับเคลื่อนที่ปลายทั้งสองข้างแทนที่จะเป็นรอยหยัก เม็ดมีดเหล่านี้สามารถติดตั้งและถอดออกได้โดยไม่ทำให้ชิ้นส่วนใดๆ หลุด ซึ่งช่วยลดความเสี่ยงจาก FOD โดยสิ้นเชิง ข้อดี: นำกลับมาใช้ใหม่ได้ การติดตั้งที่รวดเร็วยิ่งขึ้น ไม่จำเป็นต้องดึงถังออก เหมาะสำหรับการบินและอวกาศที่สำคัญและการใช้งานในห้องสะอาด มีจำหน่ายใน: ทั้งแบบฟรีรันและแบบล็อคด้วยสกรู

วิธีการเลือกรุ่นที่เหมาะสม

การเลือกเม็ดมีดเกลียวลวดที่ถูกต้องต้องคำนึงถึงพารามิเตอร์หลักสี่ประการ:

ขนาดเกลียวและระยะพิทช์

จับคู่เม็ดมีดกับข้อกำหนดเฉพาะของสลักเกลียว (เมตริก: M2–M39; จักรวรรดิ: UNC/UNF #2 ถึง 1/2" และใหญ่กว่า) เม็ดมีดจะต้องตรงกับทั้งเส้นผ่านศูนย์กลางปกติและระยะพิทช์เกลียว (หยาบหรือละเอียด) ของตัวยึด

แทรกความยาว

ความยาวของเม็ดมีดระบุเป็นผลคูณของเส้นผ่านศูนย์กลางเกลียว (D):

• 1.0D: การมีส่วนร่วมขั้นต่ำ เหมาะสำหรับพื้นที่แคบ
• 1.5D: ความยาวมาตรฐานสำหรับการใช้งานส่วนใหญ่
• 2.0D–3.0D: ความแข็งแกร่งสูงสุดสำหรับการใช้งานที่มีภาระงานสูงหรืองานวิกฤติ

การเลือกใช้วัสดุ

เม็ดมีดมาตรฐานผลิตจาก สแตนเลส304 (AISI 304 ชุบแข็งในงานด้วยความต้านทานแรงดึง 200,000 psi) สำหรับการใช้งานเฉพาะทาง:

• สแตนเลส 316: เพิ่มความต้านทานการกัดกร่อนสำหรับสภาพแวดล้อมทางทะเล/สารเคมี
• อินโคเนล X-750: การใช้งานที่อุณหภูมิสูง (สูงถึง 550°C/1022°F)
• สารเรืองแสงสีบรอนซ์: การใช้งานที่ต้องลดการครูดหรือความต้านทานประกายไฟ

การรักษาพื้นผิว

การเคลือบเสริมช่วยเพิ่มประสิทธิภาพในสภาวะเฉพาะ:

• น้ำมันหล่อลื่นแบบฟิล์มแห้ง (MolyLube): ลดการเสียดสีในการใช้งานที่มีแรงบิดสูง ทนต่ออุณหภูมิสูง
• แคดเมียมหรือชุบนิกเกิล: ทนต่อการกัดกร่อนได้ดีกว่า ป้องกันการครูดระหว่างการติดตั้ง
• ชุบเงิน: การใช้งานที่อุณหภูมิสูงมาก ลดการกะเทาะของเกลียว

เครื่องมือติดตั้งที่จำเป็น

การติดตั้งลวดเกลียวแบบสมบูรณ์ต้องใช้เครื่องมือพิเศษดังต่อไปนี้:

ตัวเลือกเครื่องมือไฟฟ้า: สำหรับการผลิตในปริมาณมาก เครื่องมือติดตั้งแบบนิวแมติกหรือไฟฟ้าจะให้ความลึกในการติดตั้งที่สม่ำเสมอผ่านขีดจำกัดความลึกที่ปรับได้และคุณสมบัติการกลับด้านอัตโนมัติ

ขั้นตอนการติดตั้งที่ถูกต้อง

การติดตั้งที่เหมาะสมเป็นไปตามความแม่นยำ ลำดับห้าขั้นตอน . การเบี่ยงเบนไปจากขั้นตอนนี้เป็นสาเหตุหลักของความล้มเหลวของเม็ดมีด

ขั้นตอนที่ 1: การเจาะ

ใช้ดอกสว่าน STI ที่ระบุ เจาะรูให้ได้เส้นผ่านศูนย์กลางและความลึกที่ถูกต้อง ข้อกำหนดที่สำคัญ: ความลึกในการเจาะต้องเกินความลึกในการติดตั้งเม็ดมีดอย่างน้อย 1-2 เกลียว รูจะต้องไม่เรียว ต้องนำเศษออกให้หมด โดยเฉพาะอย่างยิ่งที่สำคัญอย่างยิ่งกับรูตัน

ขั้นตอนที่ 2: การตอบโต้

ใช้เคาเตอร์ซิงค์ที่ทางเข้ารูเพื่อป้องกันเกลียวข้ามและให้สารตะกั่วเข้าสำหรับเม็ดมีด ความลึกของดอกเคาเตอร์ซิงค์สูงสุด:0.4 × พิทช์ การเคาเตอร์ซิงค์มากเกินไปจะส่งผลต่อการยึดเม็ดมีด

ขั้นตอนที่ 3: การแตะ (STI Tap)

ตัดเกลียวโดยใช้ต๊าป STI ที่กำหนด ซึ่งสร้างเส้นผ่านศูนย์กลางพิทช์ที่ใหญ่กว่าต๊าปมาตรฐานเพื่อรองรับเส้นผ่านศูนย์กลางภายนอกของเม็ดมีด สำหรับรูทะลุ ความลึกของต๊าปต้องเกินความยาวของเม็ดมีด สำหรับรูตัน ให้ใช้แรงควบคุมเพื่อป้องกันการแตกของต๊าป ทำความสะอาดด้ายให้สะอาด โดยใช้ลมอัด (หัวฉีดแนวรัศมีสำหรับรูตัน) ก่อนการติดตั้งเม็ดมีด

ขั้นตอนที่ 4: แทรกการติดตั้ง

ติดตั้งเม็ดมีดบนเครื่องมือติดตั้ง โดยยึดร่อง (สำหรับเม็ดมีดที่พันกัน) หรือรอยบากของตัวขับ (สำหรับแบบไร้ Tang) หมุนเครื่องมือเพื่อหมุนเม็ดมีดเข้าไปในรูต๊าปเกลียว หยุดเมื่อเม็ดมีดอยู่ห่างจากพื้นผิว 0.25–0.75 เกลียว หลีกเลี่ยงการออกแรงตามแนวแกนมากเกินไป ซึ่งอาจทำให้เกิด "การกลึงเกลียว" หรือทำให้เม็ดมีดเสียหายได้

ขั้นตอนที่ 5: การกำจัด Tang (ส่วนแทรก Tanged เท่านั้น)

สำหรับรูทะลุ: วางตำแหน่งเครื่องมือหักรส (หมัด) ไว้เหนือรสและกระแทกปลายอีกด้านของเครื่องมือด้วย ค้อน 200 กรัม เพื่อตัดรสออก สำหรับรูตัน: ใช้คีมปากแหลมหรือเครื่องมือสกัดเพื่อดึงส่วนที่หักออกมา ตรวจสอบด้วยเกจปลั๊กเกลียวว่าเกลียวที่เสร็จแล้วตรงตามข้อกำหนด (โดยทั่วไปคือพิกัดความเผื่อ ISO 2/6H)

วัสดุที่เข้ากันได้

เม็ดมีดเกลียวลวดเข้ากันได้กับวัสดุทางวิศวกรรมแทบทุกประเภท โดยมีประโยชน์เป็นพิเศษสำหรับวัสดุพิมพ์ที่นุ่มกว่า

โลหะอ่อน (การใช้งานหลัก)

• อลูมิเนียมอัลลอยด์: แอปพลิเคชันที่พบบ่อยที่สุด ป้องกันการหลุดลอกของเกลียวในอะลูมิเนียมหล่อและอะลูมิเนียมดัด
• โลหะผสมแมกนีเซียม: จำเป็นสำหรับชิ้นส่วนยานยนต์และอวกาศน้ำหนักเบา
• ทองแดงและทองแดง: ให้ความต้านทานต่อการสึกหรอในโลหะที่ไม่ใช่เหล็กที่นิ่มกว่า
• ไทเทเนียม: เข้ากันได้แต่มักใช้สำหรับการซ่อมแซมเกลียวมากกว่าการเสริมแรงหลัก

โลหะเหล็ก

แม้ว่าเหล็กจะมีความจำเป็นน้อยกว่า (ซึ่งมีความแข็งแรงของเกลียวเพียงพอ) แต่มีการใช้เม็ดมีดเข้าไป เหล็กหล่อ และ เหล็กดัด เพื่อต้านทานการสึกหรอและเข้า เหล็ก การใช้งานที่ต้องประกอบ/ถอดชิ้นส่วนบ่อยครั้งเพื่อป้องกันการสึกหรอของด้าย

วัสดุที่ไม่ใช่โลหะ

มีประสิทธิผลใน เทอร์โมพลาสติก เทอร์โมเซต และคอมโพสิต (คาร์บอนไฟเบอร์ ไฟเบอร์กลาส) ซึ่งเกลียวตรงจะดึงออกได้ง่าย แรงกดในแนวรัศมีของเม็ดมีดทำให้เกิดการล็อคเชิงกลโดยไม่มีความเข้มข้นของความเค้น ซึ่งทำให้เกิดการแตกร้าวในวัสดุที่เปราะ

แนวทางความแข็งของวัสดุ: เม็ดมีดมีประโยชน์มากที่สุดเมื่อความแข็งของวัสดุหลักต่ำกว่า 30 HRC (ร็อคเวลล์ ซี) . ในวัสดุที่แข็งกว่า เม็ดมีดจะให้ความต้านทานการกัดกร่อนและยืดอายุการใช้งานของเกลียว แทนที่จะเพิ่มความแข็งแรง

การจัดการแน่นเกินไปและการแตกหัก

ความล้มเหลวในการติดตั้งจำเป็นต้องมีการแก้ไขอย่างเป็นระบบเพื่อเรียกคืนความสมบูรณ์ของเธรด

การถอดเม็ดมีดที่ขันแน่นเกินไป

เมื่อเม็ดมีดขันแน่นเกินไปหรือใส่ไม่ถูกต้อง ให้ใช้เครื่องมือเฉพาะทาง เครื่องมือสกัด . ใส่ปลายเครื่องมือเข้าไปในขดลวดเม็ดมีด กดให้แน่น แล้วหมุน ทวนเข็มนาฬิกา เพื่อกลับเม็ดมีดออก สำหรับกรณีที่ดื้อรั้น ให้ใช้น้ำมันที่เจาะเข้าไปและปล่อยให้แช่ก่อนที่จะพยายามสกัด

การถอดเม็ดมีดที่หัก

หากเม็ดมีดแตกระหว่างการติดตั้ง:

1. เจาะเม็ดมีดที่หักออกโดยใช้สว่าน เล็กกว่าขนาดดอกสว่าน STI เล็กน้อย เพื่อหลีกเลี่ยงไม่ให้เธรดพาเรนต์เสียหาย
2. ใช้เครื่องสกัดก๊อกหรือเครื่องมือถอดออกง่ายเพื่อเอาเศษคอยล์ที่เหลืออยู่ออก
3. ตรวจสอบรูเกลียวว่ามีความเสียหายหรือไม่ หากเกลียวเสียหาย ให้เจาะโดยใช้เม็ดมีดขนาดถัดไปที่ใหญ่ขึ้น หรือใช้เม็ดมีดบุชชิ่งตัน (Keensert) เพื่อซ่อมแซม

มาตรการป้องกัน

เพื่อป้องกันการขันแน่นเกินไป:

• ใช้เครื่องมือติดตั้งจำกัดแรงบิดหรือประแจทอร์คที่ตั้งไว้ล่วงหน้า
• หยุดการติดตั้งเมื่อส่วนแทรกอยู่ 0.25–0.75 เกลียวใต้พื้นผิว - ห้ามล้างหรือยื่นออกมา
• ตรวจสอบความลึกของก๊อกน้ำเพียงพอก่อนการติดตั้ง ความลึกไม่เพียงพอทำให้เกิด "จุดต่ำสุด" และการบิดเบี้ยวของคอยล์
• ใช้การหล่อลื่นที่เหมาะสมในระหว่างการต๊าปเพื่อป้องกันการครูดที่อาจทำให้เม็ดมีดติดกัน

คำถามที่พบบ่อย

เกลียวลวดสามารถนำกลับมาใช้ซ้ำได้หรือไม่?

เม็ดมีด Tangless สามารถถอดออกและนำกลับมาใช้ใหม่ได้หลายครั้ง โดยไม่มีความเสียหาย เม็ดมีดแบบ Tanged สามารถถอดออกได้ในทางเทคนิค แต่การแตกของ Tang ทำให้การนำกลับมาใช้ใหม่ทำไม่ได้ สำหรับการใช้งานที่ต้องการการบำรุงรักษาบ่อยครั้ง ให้ระบุเม็ดมีดแบบ Tangless ตั้งแต่เริ่มแรก

รูเกลียวที่มีส่วนแทรกแข็งแกร่งแค่ไหน?

การสอดเกลียวลวดที่ติดตั้งอย่างถูกต้องจะทำให้มีเกลียวที่เป็นเช่นนั้น แข็งแรงกว่าด้ายวัสดุหลักดั้งเดิมถึง 20% ในความตึงเครียดและเหนือกว่าอย่างมากในด้านแรงเฉือน การกระจายน้ำหนักตามความยาวเม็ดมีดทั้งหมดเทียบกับความเข้มข้นของเกลียว 2-3 เกลียวแรกของรูต๊าปมาตรฐานให้ข้อได้เปรียบด้านความแข็งแกร่งเบื้องต้น

เม็ดมีดส่งผลต่อข้อกำหนดแรงบิดของสลักเกลียวหรือไม่

ต้องใช้เม็ดมีดล็อคด้วยสกรู แรงบิดในการติดตั้งที่สูงขึ้น (โดยทั่วไปคือ 1.5–2× มาตรฐาน) เนื่องจากแรงบิดที่มีอยู่จากคอยล์ด้ามจับ เม็ดมีดที่ทำงานอิสระใช้ค่าแรงบิดมาตรฐาน ตรวจสอบกับข้อกำหนดเฉพาะของผู้ผลิตเม็ดมีดเสมอ เนื่องจากการขันแรงบิดต่ำเกินไปอาจทำให้คลายตัวได้ ในขณะที่แรงบิดเกินอาจเสี่ยงต่อความล้มเหลวของโบลต์

เม็ดมีดเกลียวลวดได้มาตรฐานหรือไม่?

ใช่ ส่วนแทรกส่วนใหญ่เป็นไปตาม ดินแดง 8140 (ยุโรป), NASM 21209 (การบินและอวกาศ) หรือ MS21209 (มาตรฐานการทหาร) มาตรฐานนี้รับประกันความเข้ากันได้ระหว่างผู้ผลิตสำหรับเม็ดมีด ต๊าป และเครื่องมือติดตั้ง แม้ว่าจะแนะนำให้มีการตรวจสอบสำหรับการใช้งานที่สำคัญก็ตาม

สามารถติดตั้งเม็ดมีดในรูตันได้หรือไม่

ใช่ เม็ดมีดทั้งแบบ Tanged และ Tangless ใช้งานได้กับรูตัน สำหรับเม็ดมีดแบบมีรอยในรูตัน ตรวจสอบให้แน่ใจว่าความลึกของรูรองรับความยาวของเม็ดมีดเต็มขนาดบวกกับระยะห่างจากร่องแยกของ Tang เม็ดมีด Tangless มีข้อได้เปรียบเป็นพิเศษสำหรับรูตัน เนื่องจากช่วยลดความเสี่ยงที่เม็ดมีดจะหลวมค้างอยู่ในโพรง

อะไรทำให้เม็ดมีด "หมุน" หรือดึงออก?

การหมุนเม็ดมีดในรูหลักบ่งชี้ แรงดันรัศมีไม่เพียงพอ ซึ่งมักเกิดจาก: (1) ขนาดต๊าป STI ไม่ถูกต้อง ส่งผลให้เกลียวมีขนาดใหญ่เกินไป (2) การติดตั้งในวัสดุที่ต่ำกว่าความแข็งขั้นต่ำ/กำลังรับแรงเฉือน หรือ (3) ใช้ความยาวเม็ดมีดสั้นเกินไปในการรับน้ำหนัก การแก้ไขจำเป็นต้องเจาะและติดตั้งเม็ดมีดที่ใหญ่ขึ้น หรือเปลี่ยนไปใช้เม็ดมีดแข็งแบบล็อคด้วยกุญแจ
