น็อตแปลงเกลียวภายใน-เกลียวนอก คืออะไร และทำงานอย่างไร?

อะไรคือ น็อตแปลงเกลียวภายใน-ภายนอก

น็อตแปลงเกลียวภายในและภายนอกเป็นตัวยึดทรงกระบอกขนาดเล็กที่มีเกลียวสองรูปแบบที่แตกต่างกันบนตัวเครื่องตัวเดียว: เกลียวนอกที่ผนังด้านนอกและเกลียวในที่วิ่งผ่านรู มีการติดตั้งลงในรูที่ต๊าปหรือเจาะไว้ล่วงหน้าโดยใช้เกลียวภายนอก และเมื่อติดตั้งแล้ว เกลียวภายในจะรับสลักเกลียว สตัด หรือสกรูที่มีขนาดหรือเกลียวมาตรฐานต่างกัน ส่วนประกอบนี้ยังเรียกกันโดยทั่วไปว่าน็อตอะแดปเตอร์เกลียว น็อตเกลียวคู่ หรือน็อตลดเกลียว และคำศัพท์ทั้งหมดนี้อธิบายถึงฟังก์ชันพื้นฐานที่เหมือนกันในการเชื่อมโยงข้อกำหนดเฉพาะของเกลียวสองแบบที่แตกต่างกันภายในส่วนเดียว

ในทางปฏิบัติ อะแดปเตอร์แบบเกลียวชนิดนี้จะทำให้รูที่มีขนาดเดิมสำหรับตัวยึดตัวหนึ่งสามารถรับตัวยึดตัวอื่นได้อย่างปลอดภัย โดยไม่ต้องเจาะรูใหม่หรือเปลี่ยนแปลงโครงสร้างโดยรอบ สิ่งนี้มีประโยชน์อย่างยิ่งเมื่ออุปกรณ์ใช้เมตริกผสมและฮาร์ดแวร์อิมพีเรียล เมื่อรูเดิมชำรุดหรือเสียหาย หรือเมื่อการเปลี่ยนแปลงการออกแบบต้องใช้สลักเกลียวที่เล็กกว่าหรือใหญ่กว่าเพื่อติดตั้งเข้ากับจุดติดตั้งที่มีอยู่ เนื่องจากน็อตแปลงจะทำให้เกลียวที่ได้เป็นมาตรฐาน จึงรองรับความสามารถในการสับเปลี่ยนระหว่างชุดประกอบต่างๆ ที่อาจต้องใช้ชิ้นส่วนที่ตัดเฉือนแบบกำหนดเอง

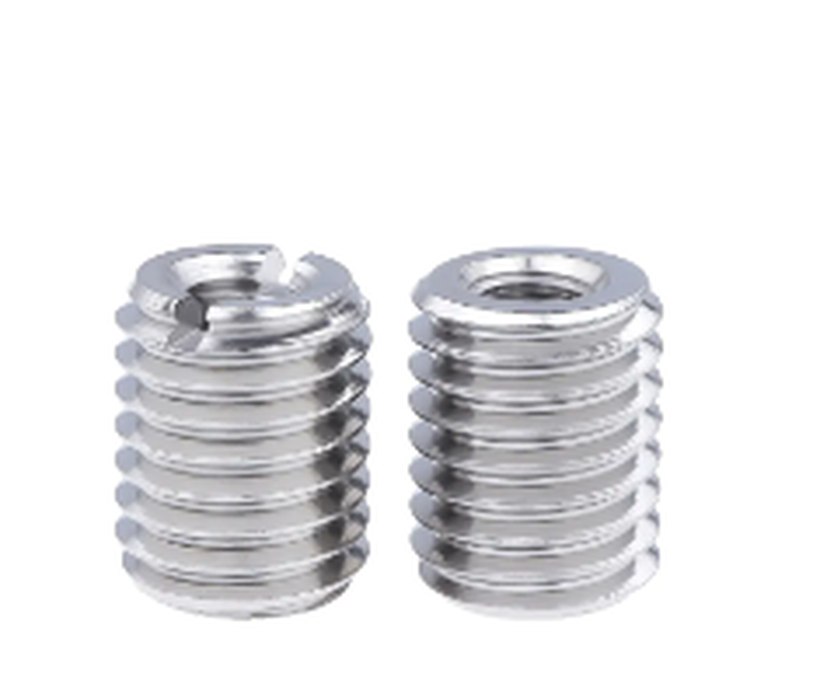

ภาพด้านบนแสดงน็อตแปลงเกลียวภายใน-ภายนอกทำจากสแตนเลสที่ผลิตในสองรูปแบบ ชิ้นส่วนทางด้านซ้ายมีช่องด้านบนแบบเจาะรู ซึ่งช่วยให้สามารถขันน็อตด้วยเครื่องมือใบมีดแบบแบนระหว่างการติดตั้ง ในขณะที่ชิ้นส่วนทางด้านขวาใช้ด้านบนแบบเจาะรูธรรมดา และโดยทั่วไปจะขับเคลื่อนด้วยประแจหกเหลี่ยมภายในหรือก๊อกน้ำสำหรับการติดตั้งเฉพาะ ทั้งสองส่วนมีโครงสร้างพื้นฐานที่เหมือนกัน: เกลียวภายนอกที่เป็นเกลียวบนพื้นผิวด้านนอกสำหรับยึดเข้ากับรูฐาน และเกลียวภายในที่แยกจากกันภายในรูที่รับตัวยึดแบบผสมพันธุ์ น็อตแปลงประเภทนี้ผลิตจากเหล็กกล้าคาร์บอน สเตนเลส หรือทองเหลือง โดยสเตนเลสสตีลมักเลือกใช้สำหรับการใช้งานที่ให้ความสำคัญกับความต้านทานการกัดกร่อน

น็อตแปลงเกลียวภายใน-ภายนอก น็อตเกลียวคู่ และอะแดปเตอร์แบบเกลียวของการออกแบบทั่วไปนี้มีการใช้กันอย่างแพร่หลายในทุกที่ที่เกลียวที่อยู่ในรูไม่ตรงกับตัวยึดที่จำเป็นต้องติดตั้ง รวมถึงการประกอบเครื่องจักร การติดตั้งชิ้นส่วนยานยนต์ การบำรุงรักษาอุปกรณ์ และการซ่อมแซมทั่วไปของรูเกลียวที่สึกหรอหรือเสียหาย

วิธีการทำงานของน็อตแปลงเกลียวภายใน-ภายนอก

หลักการทำงานของน็อตอะแดปเตอร์เกลียวนั้นตรงไปตรงมาเมื่อระบบเกลียวทั้งสองถูกแยกออกจากกันตามแนวคิด ที่ ด้ายภายนอกประกอบวัสดุฐาน ไม่ว่าจะเป็นรูโลหะที่ต๊าปไว้ล่วงหน้า หัวเกลียว หรือฟิกซ์เจอร์จับ และเกลียวด้านนอกนี้เองที่กำหนดวิธีการรักษาน็อตไว้ในโครงสร้างโดยรอบ ที่ ด้ายภายในประกอบกับตัวยึดที่เข้ามา และด้ายด้านในนี้ถูกเลือกโดยไม่ขึ้นอยู่กับด้ายด้านนอก ซึ่งทำให้ชิ้นส่วนสามารถแปลงระหว่างสองขนาดหรือมาตรฐานที่แตกต่างกันได้ ระหว่างการติดตั้งและการใช้งานขั้นสุดท้าย แรงบิดจะถูกส่งผ่านตัวน็อต ดังนั้นความหนาของผนังและการเลือกใช้วัสดุจึงส่งผลต่อปริมาณการรับน้ำหนักของชุดประกอบ

ในระหว่างการติดตั้ง เกลียวภายนอกจะถูกดันเข้าไปในรูฐานตามความลึกที่กำหนด หลังจากนั้นรูภายในก็พร้อมที่จะรับสลักเกลียวหรือสกรูผสมพันธุ์ ภาพประกอบสามมิติด้านล่างนี้แสดงถึงคุณสมบัติทางโครงสร้างหลักของน็อตแปลงเกลียวภายในและเกลียวนอกทั่วไป ซึ่งรวมถึงตัวเกลียวภายนอก รูเกลียวใน ความยาวโดยรวม และเส้นผ่านศูนย์กลางภายนอก ซึ่งร่วมกันกำหนดวิธีการระบุและสั่งซื้อชิ้นส่วน

ตามแผนภาพภาพสามมิติแสดงให้เห็น เกลียวภายนอกและเกลียวในแยกจากกันตามหน้าที่แม้ว่าจะใช้โครงสร้างเดียวกัน ซึ่งเป็นแนวคิดการออกแบบหลักที่อยู่เบื้องหลังน็อตแปลงเกลียวภายใน-ภายนอก น็อตเกลียวคู่ และอะแดปเตอร์แบบเกลียวทุกตัว ความยาวโดยรวมและเส้นผ่านศูนย์กลางภายนอกเป็นสองมิติที่ใช้บ่อยที่สุดในการระบุชิ้นส่วน เนื่องจากเป็นตัวกำหนดว่าน็อตจะพอดีภายในความลึกของรูและระยะห่างของรูที่มีอยู่หรือไม่ คุณลักษณะการขับเคลื่อน ไม่ว่าจะเป็นช่องหรือฐานสิบหกภายใน จะส่งผลต่อวิธีการติดตั้งชิ้นส่วนเท่านั้น และไม่ส่งผลต่อพฤติกรรมการบรรทุกเมื่อนั่งแล้ว ความหนาของผนังระหว่างรูภายในและรูทเกลียวภายนอกเป็นอีกปัจจัยหนึ่งที่ผู้ติดตั้งควรคำนึงถึง เนื่องจากผนังที่บางกว่าโดยทั่วไปจะช่วยลดแรงบิดที่ชิ้นส่วนสามารถรับได้อย่างปลอดภัยระหว่างการติดตั้ง การทำความเข้าใจโครงสร้างแบบสองเธรดนี้ทำให้ง่ายต่อการเลือกขนาดที่ถูกต้องเมื่อแปลงระหว่างเมตริกและฮาร์ดแวร์อิมพีเรียล ซึ่งจะกล่าวถึงในส่วนถัดไป

ประเภทเกลียวและการครอบคลุมขนาดมาตรฐาน

น็อตแปลงเกลียวภายใน-ภายนอกทุกตัวถูกกำหนดโดยคำบรรยายเธรดแยกกันสองตัว อันหนึ่งสำหรับเธรดภายนอก และอีกอันสำหรับเธรดภายใน และแต่ละอันสามารถติดตามระบบเมตริกหรือระบบนิ้วแบบรวมได้อย่างอิสระ ก น็อตอะแดปเตอร์เกลียวเมตริกเป็นอิมพีเรียล เป็นเพียงส่วนที่ด้ายภายนอกตามระบบหนึ่ง โดยทั่วไปเป็นแบบเมตริก ในขณะที่เกลียวภายในตามอีกระบบหนึ่ง โดยทั่วไปจะหยาบหรือละเอียดรวมกันเป็นหนึ่งเดียว ความยืดหยุ่นนี้เป็นสิ่งที่ทำให้น็อตเกลียวคู่มีประโยชน์ในโรงงานที่ดูแลทั้งอุปกรณ์เมตริกและอิมพีเรียลเคียงข้างกัน

ภายในระบบเมตริก เกลียวได้รับการอธิบายโดยมาตรฐานวัตถุประสงค์ทั่วไป ISO 261 ซึ่งกำหนดเส้นผ่านศูนย์กลางที่ระบุและซีรีย์ระยะพิทช์หยาบและละเอียดที่เกี่ยวข้อง ภายในระบบที่ใช้นิ้ว ซีรีส์ ยูนิไฟต์หยาบ (UNC) และ Unified ก็ได้ (UNF) ที่กำหนดใน ASME B1.1 ยังคงเป็นชื่อที่มีการอ้างอิงอย่างกว้างขวางที่สุดในการใช้งานเครื่องจักรและยานยนต์ในอเมริกาเหนือ โดยทั่วไปแล้ว น็อตแปลงเกลียวภายใน-ภายนอกจะผลิตขึ้นเพื่อให้ครอบคลุมช่วงที่กำหนดตั้งแต่ประมาณ M3 ถึง M30 ในด้านเมตริก โดยมีช่วงที่เทียบเคียงได้ในรูปแบบหยาบและละเอียดแบบครบวงจร ซึ่งช่วยให้ตระกูลผลิตภัณฑ์เดียวสามารถรองรับรูขนาดต่างๆ ได้กว้าง โดยไม่ต้องใช้เครื่องมือแบบกำหนดเอง

เมื่อระบุผู้จำหน่ายน็อตอะแดปเตอร์เกลียวหรือขอน็อตลดเกลียวแบบกำหนดเอง โดยทั่วไปแนวทางปฏิบัติที่ดีในการยืนยันการเรียกเกลียวทั้งภายนอกและภายในแยกกัน พร้อมด้วยซีรีย์พิทช์ แทนที่จะถือว่าการกำหนดขนาดเดียวครอบคลุมทั้งสองเธรด เพื่อหลีกเลี่ยงความไม่ตรงกันระหว่างการประกอบ และลดขั้นตอนการจัดหาสำหรับทีมวิศวกรรมและฝ่ายจัดซื้อให้สั้นลง

ตัวเลือกวัสดุและประสิทธิภาพการเปรียบเทียบ

โดยทั่วไปน็อตแปลงเกลียวภายในและเกลียวนอกมักผลิตจากวัสดุฐาน 3 ชนิด ได้แก่ เหล็กกล้าคาร์บอน สแตนเลส และทองเหลือง และตัวเลือกระหว่างถั่วเหล่านี้ขึ้นอยู่กับความสมดุลของความแข็งแรง ความต้านทานการกัดกร่อน และความทนทานต่ออุณหภูมิที่ต้องการในการใช้งาน เหล็กกล้าคาร์บอนมีสมรรถนะทางกลทั่วไปที่แข็งแกร่ง และมักใช้สำหรับการประกอบเครื่องจักรมาตรฐานที่สภาพแวดล้อมการทำงานแห้งและควบคุมได้ สแตนเลสแลกความแข็งแรงดิบจำนวนเล็กน้อยเพื่อต้านทานการกัดกร่อนได้ดีขึ้น ซึ่งเป็นเหตุผลว่าทำไมน็อตแปลงเกลียวสแตนเลสจึงมักถูกระบุสำหรับอุปกรณ์กลางแจ้ง สภาพแวดล้อมทางทะเลที่อยู่ติดกัน หรือส่วนประกอบที่สัมผัสกับการชะล้างและความชื้น ทองเหลืองให้ความสามารถในการแปรรูปที่ดีและมีค่าการนำไฟฟ้าและความร้อนที่เป็นประโยชน์ และมักถูกเลือกใช้สำหรับตัวเรือนอิเล็กทรอนิกส์หรือเครื่องมือที่มีความแม่นยำ ซึ่งความต้านทานการครูดและคุณสมบัติที่ไม่ใช่แม่เหล็กมีความสำคัญมากกว่าความแข็งแรงสูงสุด

แผนภูมิด้านล่างแสดงการเปรียบเทียบแบบสัมพัทธ์ของวัสดุทั้งสามนี้ในมิติประสิทธิภาพทั้งสามมิติในระดับศูนย์ถึงสิบโดยทั่วไป ค่าต่างๆ เป็นเพียงภาพประกอบและมีวัตถุประสงค์เพื่อสะท้อนถึงความสัมพันธ์ของคุณสมบัติของวัสดุที่ได้รับการยอมรับอย่างกว้างขวาง แทนที่จะเป็นผลลัพธ์จากรายงานผลการทดสอบในห้องปฏิบัติการฉบับเดียว ดังนั้นจึงควรใช้เป็นข้อมูลอ้างอิงในการวางแผนทั่วไป แทนที่จะเป็นข้อกำหนดเฉพาะที่แน่นอน

ดังที่แผนภูมิแสดงให้เห็น เหล็กกล้าคาร์บอนและสเตนเลสต่างก็มีคะแนนด้านความต้านทานแรงดึงสูง ซึ่งอธิบายว่าทำไมทั้งสองจึงเป็นตัวเลือกทั่วไปสำหรับข้อต่อของเครื่องจักรที่รับน้ำหนัก สแตนเลสมีข้อได้เปรียบที่ชัดเจนในด้านความต้านทานการกัดกร่อน ซึ่งสอดคล้องกับการใช้อย่างแพร่หลายในฐานะน็อตแปลงเกลียวสแตนเลสในสภาพแวดล้อมที่มีความชื้นหรือกลางแจ้ง ทองเหลืองจะเคลื่อนตัวเล็กน้อยตามค่าความต้านทานแรงดึงดิบ แต่ยังคงเป็นตัวเลือกในทางปฏิบัติที่ความสามารถในการขึ้นรูปและพฤติกรรมที่ไม่ใช่แม่เหล็กมีความสำคัญมากกว่าความสามารถในการรับน้ำหนักสูงสุด ความทนทานต่ออุณหภูมิมีรูปแบบคล้ายกัน โดยโดยทั่วไปแล้วสแตนเลสจะคงคุณสมบัติทางกลไว้ในช่วงที่กว้างกว่าทองเหลือง ความแตกต่างเหล่านี้ไม่ได้ทำให้วัสดุชนิดใดชนิดหนึ่งมีความเหนือกว่าในระดับสากล และตัวเลือกที่ถูกต้องขึ้นอยู่กับการจับคู่วัสดุกับความต้องการทางกลและสิ่งแวดล้อมเฉพาะของการประกอบ

ความสามารถในการรับน้ำหนักและการออกแบบการต่อเกลียว

ปริมาณการโหลดของน็อตอะแดปเตอร์เกลียวที่สามารถถ่ายโอนได้ก่อนที่แถบเกลียวหรือการดึงออกจะสัมพันธ์กันอย่างใกล้ชิดกับความยาวการยึดเกลียวที่มีอยู่ ซึ่งหมายความว่าเกลียวภายนอกจะฝังลึกเข้าไปในรูฐานมากเพียงใด ข้อมูลอ้างอิงในการออกแบบตัวยึดทั่วไป รวมถึงคำแนะนำที่ได้รับการบันทึกไว้อย่างกว้างขวางในแหล่งข้อมูล เช่น คู่มือเครื่องจักร ระบุว่ากำลังในการดึงออกจะเพิ่มขึ้นอย่างรวดเร็วเมื่อความยาวของข้อต่อเพิ่มขึ้นจากความลึกตื้น จากนั้นจะค่อยๆ ลดลงเมื่อการยึดถึงประมาณหนึ่งครึ่งถึงสองเท่าของเส้นผ่านศูนย์กลางระบุ นอกเหนือจากจุดนั้น ความลึกเพิ่มเติมมีส่วนช่วยเสริมแรงยึดเกาะเพิ่มขึ้นเล็กน้อย เนื่องจากเกลียวด้านนอกที่อยู่ใกล้กับทางเข้ารูมากที่สุดจะมีส่วนแบ่งน้ำหนักที่ไม่สมส่วน

ความสัมพันธ์นี้เป็นหลักการทางวิศวกรรมทั่วไปแทนที่จะเป็นตัวเลขคงที่สำหรับทุกชิ้นส่วน เนื่องจากประสิทธิภาพที่แท้จริงยังขึ้นอยู่กับความแข็งของวัสดุฐาน ระดับความพอดีของเกลียว และคุณภาพการติดตั้งด้วย อย่างไรก็ตาม แนวโน้มที่แสดงด้านล่างนี้เป็นข้อมูลอ้างอิงในการวางแผนที่มีประโยชน์เมื่อตัดสินใจว่าควรเจาะรูลึกเท่าใดเพื่อรับน็อตแปลงที่กำหนด โดยเฉพาะอย่างยิ่งสำหรับน็อตเกลียวคู่สำหรับงานหนักสำหรับเครื่องจักรที่ข้อต่อจะเห็นการรับน้ำหนักซ้ำๆ

เส้นโค้งจะเพิ่มขึ้นอย่างรวดเร็วระหว่างหน้าสัมผัสตื้นๆ และประมาณหนึ่งเท่าของเส้นผ่านศูนย์กลางระบุ ซึ่งเป็นบริเวณที่ได้รับความแข็งแรงในการจับยึดที่ใช้งานได้ส่วนใหญ่ ระหว่างเส้นผ่านศูนย์กลางหนึ่งถึงสองเท่า เส้นโค้งจะยังคงไต่ขึ้นแต่ในอัตราที่ช้าลง ซึ่งแสดงผลตอบแทนที่ลดลงเมื่อความลึกของการมีส่วนร่วมเพิ่มขึ้นอีก มากกว่าเส้นผ่านศูนย์กลางประมาณสองเท่า แนวโน้มจะแบนลง บ่งชี้ว่าความลึกของรูเพิ่มเติมเพิ่มประโยชน์ในทางปฏิบัติเพียงเล็กน้อยสำหรับการใช้งานมาตรฐานส่วนใหญ่ รูปแบบนี้สอดคล้องกับกลไกของเกลียวทั่วไป โดยที่เกลียวที่เชื่อมต่อหลายเกลียวแรกจะรับภาระในแนวแกนมากกว่าเกลียวที่อยู่ลึกลงไปในรู สำหรับวิศวกรที่ระบุชิ้นส่วน OEM น็อตลดเกลียวแบบกำหนดเอง แนวโน้มนี้สนับสนุนการเลือกความยาวหมั้นในช่วงเส้นผ่านศูนย์กลางหนึ่งครึ่งถึงสองเป็นเป้าหมายทั่วไปที่เหมาะสมสำหรับความแข็งแรงที่สมดุลโดยไม่มีความลึกของรูมากเกินไป

สถานการณ์การใช้งานทั่วไปในอุตสาหกรรมต่างๆ

น็อตแปลงเกลียวภายใน-เกลียวนอกและน็อตเกลียวคู่ปรากฏในการตั้งค่าทางอุตสาหกรรมที่หลากหลาย และหมวดหมู่สี่หมวดด้านล่างแสดงถึงพื้นที่ทั่วไปที่มีการระบุส่วนประกอบการแปลงเกลียวอุตสาหกรรมเหล่านี้บ่อยที่สุด การประกอบรถยนต์ยังคงเป็นหนึ่งในขอบเขตการใช้งานที่ใหญ่ที่สุด ครอบคลุมส่วนประกอบของเครื่องยนต์ กล่องเกียร์ และจุดยึดแชสซีซึ่งมีมาตรฐานเกลียวผสมเหมือนกันบนแพลตฟอร์มต่างๆ ของยานพาหนะ เครื่องจักรทั่วไปติดตามอย่างใกล้ชิด โดยมีการใช้น็อตอะแดปเตอร์เกลียวทั้งในการประกอบดั้งเดิมและในการซ่อมแซมรูที่หลุดลอกหรือเสียหายในภาคสนาม การใช้งานด้านการบินและอวกาศและทางรถไฟมีแนวโน้มที่จะต้องการการตรวจสอบย้อนกลับของวัสดุที่เข้มงวดและความสม่ำเสมอ ในขณะที่ระบบไฮดรอลิกและอุปกรณ์พิเศษอื่นๆ จะทำให้ส่วนแบ่งที่เหลือหมดไป

แผนภูมิด้านล่างแสดงรายละเอียดทั่วไปของหมวดหมู่การใช้งานเหล่านี้ โดยมีจุดประสงค์เพื่อสะท้อนรูปแบบการใช้งานที่สังเกตได้กว้างๆ ในภาคส่วนตัวยึดเกลียว แทนที่จะเป็นตัวเลขที่ดึงมาจากการศึกษาตลาดเฉพาะรายการหนึ่ง

ยานยนต์และเครื่องจักรทั่วไปร่วมกันมีส่วนแบ่งส่วนใหญ่ในรายละเอียดเชิงอธิบายนี้ ซึ่งสอดคล้องกับข้อเท็จจริงที่ว่าทั้งสองภาคส่วนรวมปริมาณการประกอบจำนวนมากเข้ากับความต้องการบ่อยครั้งในการปรับเมตริกและฮาร์ดแวร์อิมพีเรียลในสายการผลิตเดียวกัน การใช้งานด้านการบินและอวกาศและทางรถไฟมีส่วนแบ่งเพียงเล็กน้อยแต่ยังคงมีความหมาย และโดยทั่วไปอุตสาหกรรมเหล่านี้ให้ความสำคัญกับการตรวจสอบย้อนกลับของวัสดุและการควบคุมคุณภาพที่ได้รับการจัดทำเป็นเอกสาร เนื่องจากลักษณะที่มีความสำคัญด้านความปลอดภัยของส่วนประกอบที่เกี่ยวข้อง อุปกรณ์ไฮดรอลิกและอุปกรณ์เฉพาะทางอื่นๆ เป็นตัวแทนของส่วนที่เหลือ โดยที่น็อตแปลงมักใช้เพื่อปรับพอร์ตข้อต่อหรือซ่อมแซมการเชื่อมต่อแบบเกลียวบนปั๊มและท่อร่วม ขนาดสัมพัทธ์ของกลุ่มเหล่านี้สามารถเปลี่ยนแปลงได้ขึ้นอยู่กับองค์ประกอบทางอุตสาหกรรมในภูมิภาค ดังนั้นผู้อ่านควรถือว่าแผนภูมิเป็นเพียงการวางแนวทั่วไป แทนที่จะเป็นการวัดตลาดที่แม่นยำ ถึงกระนั้นก็ตาม รูปแบบนี้มีประโยชน์สำหรับการทำความเข้าใจว่าเหตุใดส่วนประกอบการแปลงเกลียวทางอุตสาหกรรมจึงได้รับการออกแบบทางวิศวกรรมเพื่อรองรับหลายส่วนในคราวเดียว แทนที่จะเป็นกรณีการใช้งานแคบเพียงกรณีเดียว

ความเข้ากันได้ของวัสดุและสิ่งแวดล้อม

การเลือกวัสดุที่เหมาะสมสำหรับสภาพแวดล้อมการทำงานที่กำหนดเป็นหนึ่งในการตัดสินใจที่เป็นประโยชน์มากที่สุดเมื่อต้องจัดหาผู้ผลิตน็อตเกลียวคู่สำหรับโครงการเฉพาะ แผนที่ความร้อนด้านล่างสรุปความเหมาะสมทั่วไปในสภาพแวดล้อมทั่วไปสี่แบบ โดยแรเงาที่เข้มกว่าแสดงถึงความพอดีทั่วไปที่แข็งแกร่งขึ้น โดยพิจารณาจากคุณลักษณะของวัสดุที่กำหนดไว้อย่างดี แทนที่จะเป็นเมทริกซ์ทดสอบอย่างเป็นทางการ การเปรียบเทียบประเภทนี้มีประโยชน์ในระหว่างการทบทวนการออกแบบในช่วงแรก ก่อนที่ข้อกำหนดขั้นสุดท้ายจะถูกล็อคเอาไว้ เนื่องจากเป็นการเน้นย้ำว่าตระกูลวัสดุใดควรค่าแก่การประเมินเป็นอันดับแรกสำหรับสภาพแวดล้อมที่กำหนด

เหล็กกล้าคาร์บอนมีความพอดีอย่างมากสำหรับเครื่องจักรทั่วไป ซึ่งโดยทั่วไปแล้วสภาพแวดล้อมจะแห้งและถูกควบคุม แต่ความเหมาะสมจะลดลงในสภาพแวดล้อมทางทะเลหรือที่มีฤทธิ์กัดกร่อนโดยไม่ต้องชุบหรือเคลือบเพิ่มเติม สเตนเลสสตีลรักษาระดับความเหมาะสมไว้สูงในสภาพแวดล้อมส่วนใหญ่ ซึ่งเป็นสาเหตุว่าทำไมจึงปรากฏบ่อยครั้งในข้อมูลจำเพาะสำหรับน็อตแปลงเกลียวภายใน-ภายนอกที่ใช้กลางแจ้งหรือในพื้นที่ชะล้าง โดยทั่วไปแล้ว ทองเหลืองจะเหมาะสมอย่างยิ่งกับอุปกรณ์อิเล็กทรอนิกส์และเครื่องมือที่มีความแม่นยำ ซึ่งพฤติกรรมและการนำไฟฟ้าที่ไม่ใช่แม่เหล็กนั้นมีค่ามากกว่าความแข็งแรงดิบ ในขณะที่ความต้านทานการกัดกร่อนจะอยู่ระหว่างเหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิมในอุตสาหกรรมทั่วไป รูปแบบเหล่านี้มีพื้นฐานมาจากวัสดุศาสตร์ที่มีการบันทึกไว้อย่างดีมากกว่าข้อมูลที่เป็นกรรมสิทธิ์ และมีวัตถุประสงค์เพื่อเป็นจุดเริ่มต้นสำหรับการคัดกรองวัสดุมากกว่าที่จะทดแทนการตรวจสอบทางวิศวกรรมเฉพาะสภาพแวดล้อม ผู้ซื้อที่ประเมินซัพพลายเออร์น็อตอะแดปเตอร์เกลียวสำหรับโปรแกรมใหม่ มักจะใช้เมทริกซ์แบบเรียบง่ายเช่นนี้เพื่อคัดเลือกวัสดุที่ต้องการก่อนที่จะขอข้อมูลทางกลโดยละเอียด

คำแนะนำในการติดตั้ง

การติดตั้งน็อตแปลงเกลียวภายในและภายนอกอย่างถูกต้องมีผลโดยตรงต่อประสิทธิภาพการทำงานของข้อต่อที่เสร็จแล้ว และลำดับทั่วไปด้านล่างนี้สะท้อนถึงแนวทางปฏิบัติทั่วไปสำหรับรุ่นที่มีร่องและไม่มีร่อง การเตรียมรูฐานเป็นขั้นตอนที่น่าจะส่งผลต่อประสิทธิภาพขั้นสุดท้ายมากที่สุด เนื่องจากรูนำที่มีขนาดไม่มากหรืออยู่ในแนวที่ไม่ตรงอาจทำให้เกิดการร้อยเกลียวขวางระหว่างการติดตั้งได้ ขั้นตอนต่างๆ จะแสดงตามลำดับทั่วไป แม้ว่าผลิตภัณฑ์เฉพาะอาจมีคำแนะนำเพิ่มเติมจากซัพพลายเออร์เกี่ยวกับวัสดุฐานที่ผิดปกติหรือสภาพแวดล้อมที่มีการสั่นสะเทือนสูง

1. ตรวจสอบขนาดเกลียวภายนอกเทียบกับรูต๊าปและขนาดเกลียวภายในเทียบกับตัวยึดที่จะติดตั้ง โดยตรวจสอบทั้งเส้นผ่านศูนย์กลางและซีรีย์ระยะพิทช์
2. ตรวจสอบความสะอาดของรูนำ โดยขจัดเศษ น้ำมัน หรือเศษที่อาจรบกวนการพันเกลียวเต็มออก
3. ใช้สารล็อคเกลียวหากการใช้งานเกี่ยวข้องกับการสั่นสะเทือนหรือการหมุนเวียนโหลดซ้ำๆ ตามคำแนะนำของผู้ผลิตสำหรับเวลาการแข็งตัว
4. ขันน็อตแปลงเข้าไปในรูโดยใช้เครื่องมือที่เหมาะสม ไม่ว่าจะเป็นไขควงปากแบนสำหรับชิ้นส่วนที่มีรูเจาะหรือประแจหกเหลี่ยม หรือดอกต๊าปติดตั้งสำหรับชิ้นส่วนที่ไม่มีร่อง โดยให้เครื่องมืออยู่ในแนวเดียวกับแกนของรู
5. วางน็อตให้อยู่ในความลึกที่กำหนด โดยทั่วไปให้อยู่ระดับเดียวกับหรือต่ำกว่าพื้นผิวโดยรอบเล็กน้อย เว้นแต่การออกแบบจะเรียกร้องให้มีการขัดแย้งกันโดยเฉพาะ
6. ตรวจสอบให้แน่ใจว่าเกลียวภายในใสและไม่มีความเสียหายก่อนติดตั้งสลักเกลียว สตัด หรือสกรู จากนั้นขันให้แน่นตามค่าแรงบิดที่เหมาะสมกับขนาดและวัสดุของเกลียวภายใน

การข้ามขั้นตอนการเตรียมรูเป็นสาเหตุหนึ่งของปัญหาการติดตั้ง เนื่องจากเศษที่เหลือในรูสามารถป้องกันไม่ให้เกลียวภายนอกเข้าที่จนสุด และลดความยาวการยึดที่มีประสิทธิภาพที่กล่าวถึงในบทความนี้ สำหรับการใช้งานในการผลิตซ้ำ ทีมประกอบจำนวนมากจะสร้างมาตรฐานให้กับเครื่องมือขับเคลื่อนและการตั้งค่าแรงบิดเฉพาะสำหรับน็อตแปลงขนาดแต่ละขนาด ซึ่งช่วยให้รักษาผลลัพธ์ที่สม่ำเสมอทั่วทั้งสายการประกอบ

น็อตอะแดปเตอร์เกลียวเทียบกับน็อตเกลียวเดี่ยวมาตรฐาน

การแยกน็อตแปลงเกลียวภายใน-ภายนอกออกจากน็อตเกลียวเดี่ยวธรรมดานั้นคุ้มค่า เนื่องจากทั้งสองส่วนจะแก้ปัญหาที่แตกต่างกัน แม้ว่าพวกมันอาจดูคล้ายกันตั้งแต่แรกเห็นก็ตาม น็อตมาตรฐานมีเกลียวขนาดเดียวเท่านั้น และได้รับการออกแบบมาเพื่อยึดโบลต์ที่ตรงตามข้อกำหนด ในขณะที่น็อตแปลง น็อตคู่ หรือน็อตลดเกลียวจะมีคำบรรยายภาพเกลียวอิสระสองตัวบนตัวเครื่องเดียวกัน ตารางด้านล่างสรุปความแตกต่างด้านการทำงานหลักระหว่างชิ้นส่วนทั้งสองประเภท

ความแตกต่างนี้มีความสำคัญมากที่สุดในระหว่างการจัดซื้อ เนื่องจากการระบุน็อตมาตรฐานเมื่อจำเป็นต้องใช้ฟังก์ชันการแปลงจริงๆ จะไม่สามารถแก้ปัญหาเธรดที่ไม่ตรงกันได้ วิศวกรและผู้ซื้อที่จัดหาซัพพลายเออร์น็อตอะแดปเตอร์เกลียวควรระบุอย่างชัดเจนว่าจำเป็นต้องใช้ชิ้นส่วนแบบเธรดคู่ พร้อมด้วยการเรียกเธรดทั้งสอง เพื่อหลีกเลี่ยงความล่าช้าในระหว่างการเสนอราคาและการสุ่มตัวอย่าง

ความสามารถในการปรับแต่ง OEM และ ODM

นอกเหนือจากขนาดแค็ตตาล็อกมาตรฐาน ทีมจัดซื้อจำนวนมากต้องการชิ้นส่วน OEM น็อตลดเกลียวแบบกำหนดเองที่สร้างขึ้นตามแบบเฉพาะ โดยมีการผสมผสานเกลียวภายในและภายนอกที่ไม่ได้มาตรฐาน ความยาวโดยรวมที่ได้รับการแก้ไข หรือพื้นผิวสำเร็จเฉพาะ โดยทั่วไปการพัฒนาแบบกำหนดเองประเภทนี้ต้องอาศัยผู้ผลิตที่มีความสามารถด้านเครื่องมือภายในองค์กร อุปกรณ์การผลิตแบบอัตโนมัติ และระบบคุณภาพที่สามารถรองรับพิกัดความเผื่อของขนาดที่จำกัดสำหรับปริมาณการผลิตขนาดใหญ่ สิ่งนี้มีความเกี่ยวข้องเป็นพิเศษสำหรับโปรแกรมด้านยานยนต์และอวกาศ ซึ่งมักจะต้องมีเอกสารประกอบและการตรวจสอบย้อนกลับของชิ้นส่วนควบคู่ไปกับฮาร์ดแวร์ทางกายภาพ

ขนาดการผลิตและการจัดการคุณภาพ

เนื่องจากความต้องการส่วนประกอบการเชื่อมต่อแบบเกลียวที่ได้มาตรฐานยังคงเพิ่มขึ้นอย่างต่อเนื่องในภาคส่วนยานยนต์และเครื่องจักรทั่วไป ผู้ผลิตที่รวมการสนับสนุนด้านวิศวกรรมเข้ากับกำลังการผลิตแบบอัตโนมัติจึงพึ่งพามากขึ้นสำหรับทั้งชิ้นส่วนมาตรฐานและชิ้นส่วนสั่งทำพิเศษ โดยทั่วไปแล้ว โรงงานที่มีเครื่องมือกลและสายการผลิตอัตโนมัติหลายร้อยรายการสามารถเปลี่ยนจากการอนุมัติตัวอย่างไปเป็นการผลิตในปริมาณมากได้อย่างมีประสิทธิภาพมากกว่าร้านขายงานขนาดเล็ก ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับโปรแกรม OEM ที่มีกำหนดการส่งมอบที่กำหนดไว้ การควบคุมกระบวนการที่สม่ำเสมอในทุกชุดการผลิตคือสิ่งที่สนับสนุนคุณภาพของชิ้นส่วนที่ตรวจสอบย้อนกลับได้และทำซ้ำได้ในที่สุด ซึ่งสำคัญมากสำหรับผู้ผลิตน็อตเกลียวคู่พอๆ กับที่ส่งผลต่อซัพพลายเออร์ตัวยึดแบบแม่นยำอื่นๆ

เกี่ยวกับ Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. เป็นโรงงานผลิตเฉพาะทางสำหรับผลิตภัณฑ์เชื่อมต่อแบบเกลียวสำหรับภาคยานยนต์และการบินและอวกาศ บริษัทผลิตเม็ดมีดลวดแบบเฮลิคอล เม็ดมีดแบบกรีดเอง เม็ดมีดล็อคกุญแจ อะแดปเตอร์แบบเกลียว และปลั๊กน้ำมัน พร้อมด้วยดอกต๊าปและเครื่องมือติดตั้งที่ตรงกัน ซึ่งวางน็อตแปลงเกลียวภายใน-ภายนอกและอะแดปเตอร์เกลียวที่เกี่ยวข้องโดยตรงภายในกลุ่มผลิตภัณฑ์หลัก แทนที่จะเป็นข้อเสนออุปกรณ์ต่อพ่วง

บริษัทก่อตั้งขึ้นในปี 2015 โดยดำเนินธุรกิจจากโรงงานผลิตที่มีพื้นที่ 10,000 ตารางเมตร ซึ่งมีเครื่องมือกลและระบบการผลิตแบบอัตโนมัติหลายร้อยรายการ ตลอดหลายปีที่ผ่านมาของการพัฒนา บริษัทได้สร้างทีมงานผู้เชี่ยวชาญด้านการออกแบบ การพัฒนา และการผลิตที่มีประสบการณ์ ซึ่งได้รับการสนับสนุนโดยระบบการจัดการคุณภาพที่มีโครงสร้างและกลไกการบริการหลังการขายที่ครอบคลุม ด้วยมูลค่าผลผลิตต่อปีที่ 153 ล้านหยวนในปี 2567 บริษัทยังคงรักษาความสามารถในการจัดหาขนาดใหญ่และมีเสถียรภาพ ให้กับลูกค้าที่ต้องการปริมาณที่สม่ำเสมอตลอดระยะเวลาการผลิตที่ขยายออกไป

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์ รวมถึงเครื่องยนต์และระบบส่งกำลังสำหรับทั้งรถยนต์โดยสารและรถยนต์เพื่อการพาณิชย์ ตลอดจนอุตสาหกรรมการบินและอวกาศและการผลิตรถราง การแพร่กระจายของตลาดปลายทางนี้ทำให้บริษัทต้องรักษาบันทึกการผลิตที่สม่ำเสมอและตรวจสอบย้อนกลับได้ในสายผลิตภัณฑ์ต่างๆ เนื่องจากลูกค้าด้านยานยนต์และอวกาศมักขอเอกสารควบคู่ไปกับชิ้นส่วนทางกายภาพที่พวกเขาซื้อ

ผลิตภัณฑ์การเชื่อมต่อแบบเกลียวที่เกี่ยวข้อง

นอกเหนือจากน็อตแปลงเกลียวภายในและภายนอกแล้ว บริษัทยังผลิตเม็ดมีดลวดเกลียวซึ่งเป็นตัวยึดแบบฝังที่มีความแม่นยำซึ่งทำจากลวดสแตนเลสรีดเย็นที่มีความแข็งแรงสูงและมีความยืดหยุ่นสูง ขดเป็นหน้าตัดรูปเพชร เม็ดมีดเหล่านี้ถูกขันเข้ากับรูต๊าปล่วงหน้าเพื่อสร้างเกลียวภายในมาตรฐานที่ทนทานและทนต่อการสึกหรอ และส่วนใหญ่จะใช้ในวัสดุฐานที่มีความแข็งแรงต่ำกว่า เช่น อลูมิเนียม แมกนีเซียมอัลลอยด์ พลาสติก และไม้ หรือเพื่อซ่อมแซมเกลียวที่เสียหายในเหล็กหล่อและส่วนประกอบที่เป็นเหล็ก เมื่อใช้ร่วมกับเม็ดมีดแตะเอง เม็ดมีดล็อคกุญแจ และปลั๊กน้ำมัน กลุ่มผลิตภัณฑ์เหล่านี้ช่วยให้บริษัทสามารถรองรับข้อกำหนดการเชื่อมต่อเกลียวที่หลากหลายสำหรับลูกค้าที่ทำงานในอุตสาหกรรมยานยนต์ การบินและอวกาศ เรือเดินทะเล เครื่องจักรที่มีความแม่นยำ และอิเล็กทรอนิกส์
